一、概述
氣體滅火系統防護區泄壓口,簡稱泄壓口,也稱自動泄壓裝置,是與氣體滅火系統配套的必備設備,一般安裝在氣體滅火系統保護區外墻或內墻的泄壓孔上。
二、 設置泄壓口的必要性
依據GB50370-2005《氣體滅火系統設計規范》要求,七氟丙烷滅火系統滅火設計濃度一般為8%~10%。當七氟丙烷滅火劑釋放到一個完全密封的防護區,在20°C標準大氣壓下,驅動氣體(氮?dú)猓┑尼尫藕推叻闇缁饎┑臍饣狗雷o(hù)區壓強隨之升高,藥劑吸收大量的熱量,使防護區溫度降低,這造成壓強降低值很小。壓強的升高主要與防護區的密閉程度和滅火設計濃度以及泄壓口(自動泄壓裝置)的密封性有關。壓力升高值基本上等于防護區滅火設計體積濃度比,升高值為8~10KPa,這個壓強值將超過輕型、高層建筑和普通建筑1.2 KPa的6~8倍。
在IG-541混合氣體滅火系統中,滅火設計濃度為37.5%~43%;二氧化碳?xì)怏w滅火系統中,滅火設計濃度在34%~62%之間。也就是說當這兩種滅火劑釋放到完全封閉的防護區內,防護區內的氣體體積迅速膨脹,防護區內的壓強值將超過允許壓強1.2 KPa的25倍以上,足可以摧毀防護區內整個圍護結構。某公司在長6m,寬6m,高4m的試驗室做IG-541混合氣體試驗,防護區內開有直徑Φ200mm的通風口,通風口上的排風扇正常工作,當向試驗室噴入7瓶組70升IG-541混合氣體時,試驗室的門被彈開,排風扇會嚴重變形。
三、泄壓口面積設計依據與計算
3.1 防護區內圍護結構最高允許壓強
防護區內門、窗上的玻璃允許壓強不應低于建筑物的允許壓強。GB50370-2005標準條文說明中表4的數據是參照美國NFPA12B-1980標準中給出的。目前國內各設計部門防護區內圍護結構承受內壓的允許壓強,無論建筑物是輕型和高層建筑,還是標準建筑及地下建筑,均設定為1.2KPa,該值的設定是依據GB50370-2005標準中3.2.6條款。若設計部門和用戶需提高防護區內圍護結構承受的允許壓強,應由建筑設計部門試驗給出。
表4 建筑物的內壓允許壓強
建筑物類型 | 允許壓強(Pa) |
輕型和高層建筑 | 1200 |
標準建筑 | 2400 |
重型或地下建筑 | 4800 |
防護區泄壓面積參數表
氣 體 類 型 | 七氟丙烷氣體滅火系統 | IG541混合氣體滅火系統 | |||
設計濃度(%) | 8 | 10 | 37.5 | 42 | |
噴放時間(S) | 9 | 9 | 55 | 55 | |
藥劑剩余量(%) | 0.05 | 0.05 | 0.05 | 0.05 | |
防 護 區 容 積 | 100 | 0.03 | 0.04 | 0.04 | 0.04 |
200 | 0.06 | 0.08 | 0.08 | 0.08 | |
300 | 0.10 | 0.12 | 0.12 | 0.13 | |
400 | 0.13 | 0.16 | 0.15 | 0.17 | |
500 | 0.16 | 0.20 | 0.19 | 0.21 | |
600 | 0.19 | 0.25 | 0.23 | 0.25 | |
700 | 0.22 | 0.29 | 0.27 | 0.29 | |
800 | 0.26 | 0.33 | 0.31 | 0.33 | |
900 | 0.29 | 0.37 | 0.35 | 0.38 | |
1000 | 0.32 | 0.41 | 0.38 | 0.42 |
工作原理
泄壓口(自動泄壓裝置)安裝在防護區外墻或內墻泄壓孔內,平時處于常閉狀態。當防護區發生火災時,氣體滅火系統在釋放滅火氣體之前,為了保證藥劑濃度、浸漬時間,保證滅火成功,氣體起火系統防護區的通風設備、空調將自動斷電,通風管道和門、窗處于密閉狀態。氣體滅火系統啟動釋放滅火氣體,將會導致防護區內壓力迅速超過建筑物內設計的允許壓強。這時,若防護區內安裝無電源系列結構泄壓口,當作用在葉片或蓋板組件上的氣體壓力值達到設定壓力值時,壓力調節驅動部件或砝碼驅動部件立即驅動葉片或蓋板開啟泄壓;若防護區內安裝有電源系列結構泄壓口,當壓力檢測裝置達到設定壓力值時,發出一個電訊號給電動驅動部件,電動驅動部件迅速開啟葉片或蓋板,泄放出防護區內超壓氣體,以避免建筑物墻體、門、窗、玻璃等圍護結構遭受破壞和導致滅火失敗。當防護區內的壓強降到設定值以下時,無電源系列和有電源系列泄壓口中的葉片或蓋板將自動關閉,維持防護區內滅火劑的滅火濃度,使其達到一定的滅火浸漬時間,將火災及時撲滅。
四、泄壓面積
國內目前各廠家生產的泄壓口規格均未統一,故各廠家的泄壓口泄壓面積外形尺寸及泄壓孔大小將不一致,一般泄壓面積在0.04~0.24m2之間。每個防護區泄壓孔面積或安裝泄壓口數量之和的總泄壓面積,不得小于設計院計算的泄壓面積。泄壓口泄壓面積應與防護區面積配套。IG-541混合氣體和二氧化碳?xì)怏w滅火系統的防護區,應配置兩臺或兩臺以上泄壓口,或者將泄壓面積大的單臺泄壓口改為泄壓面積小的兩臺或兩臺以上的泄壓口,否則將不能確保防護區內圍護結構建筑物的安全和不受到破壞。
五、泄壓口的安裝使用
以開孔尺寸810mm×410mm為例,講述安裝要點:

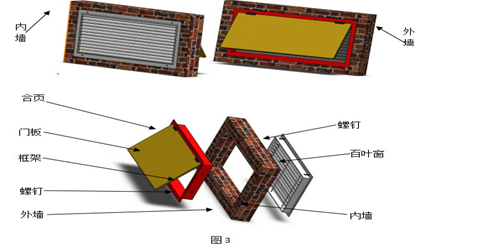

1、如圖3,墻體開通口,尺寸為810mm×410mm。
2、按圖3位置在外墻、通口內壁鉆直徑8mm 深40mm的圓孔。
3、按圖1、圖2所示用M5x40膨脹螺栓安裝泄壓裝置及百葉窗。
六、泄壓口的注意事項
XK0.12-0.25系列泄壓裝置安裝方便簡單,在實際施工過程中還需注意以下幾點:
1、墻體厚度必須大于等于130mm。
2、墻體開通口應保持內壁平整,以免損傷泄壓裝置。
3、泄壓裝置側壁嚴禁受到擠壓,以保證正常工作。
4、安裝完畢后應檢查窗葉是否能正常開啟。
七、泄壓口設置位置及方法
根據氣體滅火系統設計規范的要求,泄壓口宜設在外墻上,其高度應大于防護區凈高的2/3以上。這是一個較為通用的規范條例,但在具體的工程實例中應靈活運用。
下面介紹幾種應用實例:
7.1 實例一如圖1所示,該實例為氣體滅火系統中最常用的型式。一個單獨的房間就作為一個氣體防護區,并且有外墻。這種防護區需開設泄壓口時,只須在防護區的外墻上開設即可。

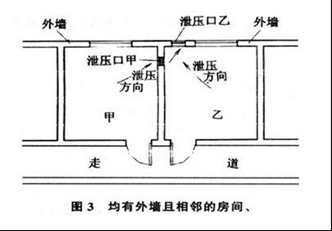

7.2 實例二如圖2、圖3所示,甲乙二個相鄰的房間作為一個氣體防護區,且兩房間均有外墻,其泄壓口的設置方法有兩種。方法一如圖2所示,甲乙兩房間分別開設泄壓口,泄壓口甲大小為甲房間所需的泄壓口面積,泄壓口乙大小為乙房間所需的泄壓口面積。方法二如圖3所示,在甲乙房間公用的墻壁上開沒泄壓口甲,在房間乙的外墻上開設泄壓口乙,泄壓口甲大小為甲房間所需的泄壓口面積,泄壓口乙大小為甲乙兩房間所共需的泄壓口面積。
若多個房間設計成一個氣體防護區,其泄壓口的設置方法可照此進行。
7.3 實例三如圖4所示,防護區沒有外墻,其泄壓口的設置方法為在防護區上部開設排氣口.排氣口面積與泄壓口面積相等,在外墻的適當位置開設泄壓口,排氣口與泄壓口之間用一單獨設置的泄壓管相連,這樣就可以將防護區超壓的氣體直接排到建筑物外,真正做到符合消防規范的要求。
在氣體滅火系統實際滅火過程中,超壓排放的氣體往往為高溫氣體或含有大量濃煙,故切不可簡簡單單地把泄壓口開在內墻上,將氣體直接排向走道或防護外的吊頂內,否則會影響人員的疏散,甚至引起火災的蔓延。
8、 結束語
本文淺析了泄壓口在氣體滅火系統中的重要性及其應用,旨在提醒消防人員重視泄壓口的作用,設計人員應對系統的各種因素考慮周全,切不可隨意忽略泄壓口或圍護結構等輔助因素,以確保氣體滅火系統的可靠性和安全性
